关注可燃气体泄漏检测方法中存在的误区

发布日期:2022-03-01 浏览次数:1555

      在燃气管道系统中的查漏,是一项基本工作,所有从事燃气的一线职工都知道,可燃气体泄漏有刷肥皂水查漏法,U型压力计试压法和可燃气体浓度检测仪测试法。但在实际应用过程中很多职工并不知道两种测试办法中都存在着短板,如果我们依此单一设备进行判断,长期以往就会存在遗漏或漏判的可能。


      城市外管网和建筑物内燃气管道系统故障中大致分为停气,堵塞和泄漏,我们最为担心的就是可燃气体的泄漏。而一旦管道系统中出现漏气就会引起着火,爆炸,中毒和窒息等严重事故可能。在各类事故中最为严重的就是泄漏造成的危害,所以要查找泄漏点就是急迫需要解决的主要工作。


      在用外管网泄漏只能对可能泄漏地点,用可燃气体浓度的百分比测试进行分析,比如钻孔查漏、挖深坑查漏、利用井室检查、采用小推车检测,检测车检测等等。甚至在有浓度的情况下而为找不到漏气点而苦恼;而户内检测就不能仅依靠单一设备进行判断,而应当依据U型压力计和可燃气体浓度检测仪进行综合判断。

      一、刷漏法:

      通常用在施工中查找漏气点的最常用方法,也是向目前居民用户广为宣传的主要实用办法。

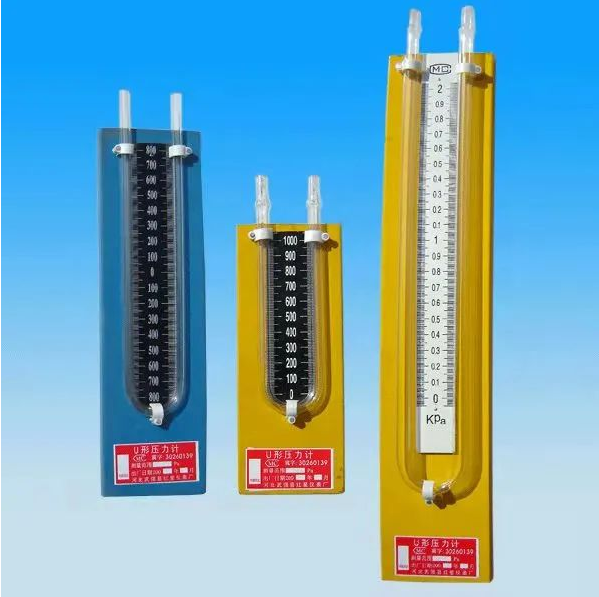

      二、U型压力计试压法:

      是利用单位管段内严密度保持情况的结果来判断该管道系统内是否存在泄漏,再结合刷漏找到具体漏气点。


      U型压力计使用中容易被忽视的地方:

      1、冬季水珠容易冻住;

      2、乳胶管容易出现裂口造成误判断;

      3、玻璃管非常容易破碎,不容易携带;

      4、当测试压力锅炉时,按照规范要8000Pa,所以不容易做到;

      5、当测试户数超过一定数量时,几乎没有压降。

      6、注水不在零刻度线;注水少显示压力高,注水多显示压力小。

      误区一

      试压结果压降为零,并不能以此来判断建筑内该用气房间没有可燃气体的浓度。比如试压区间为表前阀门至灶前开关,这只能证明该范围不存在泄漏,但是表前阀门之前和人为关断了的部分燃气设备区间,不能证明没有漏气点。


      误区二

      也是更加容易被人们忽视的是用户家中的壁橱、吊顶、烟道、镶嵌式灶具下面的柜子里、穿墙的套管中等都有可能存在可燃气体的浓度,而这个浓度也有可能是从公共部位或其他用户家中的泄漏点流串过来的


      三、可燃气体浓度检测仪测试:

      它的原理是有限空间中可燃气体浓度爆炸极限下限的20%开始报警。比如天然气的爆炸极限是5~15%,当有限空间的可燃气体浓度达到1%的时候开始报警。

      QQ图片20220301104101.png厨房的面积为4m2,高2.6m,门窗关闭的厨房:


      (1)燃气设施、器具渗漏的危险性——通常情况下,泄漏量不超过0.02m3/h,天然气的爆炸下限按5%计算,要达到产生爆炸的最少气量0.5m3,须连续泄漏1整天的时间。

      (2)台式灶使用不当发生泄漏的危险性——在单眼、旋钮全开情况下,泄漏量约为0.3m3/h,对于4m的厨房来说理论上1.7小时能够达到爆炸下限。

      (3)胶管脱落造成泄漏的危险性——胶管脱落后天然气以3m3/h的流量泄出,4m3的厨房只需10分钟就能达到爆炸下限,半个小时达到爆炸上限。

      误区三

      在有可能出现可燃气体浓度的有限空间作业时,要测试作业现场环境中可燃气体的浓度。如果合格,只能证明那个时间点、那个环境和那个时候的可燃气体浓度符合要求。其他时间段不能够保证!


      误区四

      用可燃气体浓度检测仪进行户内查漏必须要十分严谨,否则就会造成误判断。如不负责任的职工用可燃气体浓度检测仪在用户厨房中象征性的划拉几下,依此判断没有漏气;有些责任意识的职工会在有限的几个丝扣的部位测试几个点,从而推断出所有管道系统没有漏气点;但很少有职工能在所有丝扣的前后左右以不少于五秒的停留时间去测试。


      实践中如果管道系统有“蟹泡”般的微漏,U型压力计没有反应,但是可燃气体浓度检测仪却会有指针上的显示,但前提必须是可燃气体浓度检测仪的探头对准漏气点几秒钟以上才会被发现,换句话说在同一个丝扣90度旁测试是没有结果的,这是因为在这个漏气点周围还没有达到可燃气体的浓度 (这个浓度是相对的,漏气再多些,旁边有了反应,但漏气点的背面还是没有反应)。

      一个居民用户家中,少说也有20个螺纹接口,如果每一个接口各个点(最少前、后、左、右、四个点以上)都要测到,仅仅试压一项就必须要有不少于七分钟以上(20*4*5/60)的时间,谁能做到?否则就是自欺欺人,甚至忽略了真正的漏气点。


      试压正确的做法是用U型压力计做系统严密度施压,保证局部系统没有漏气。

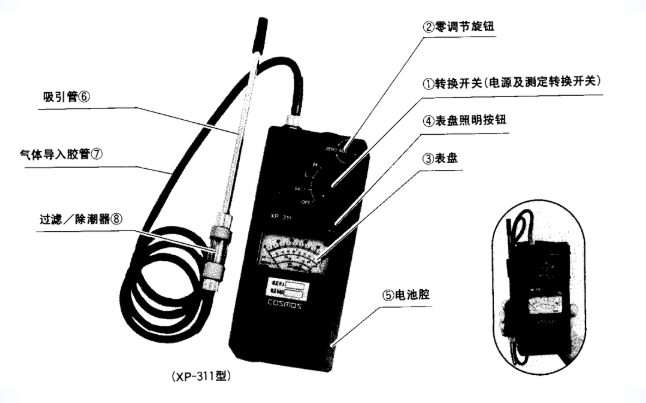

      再用XP311A等可燃气体浓度检测仪:


      1、测试用户家的壁橱、吊顶、烟道、镶嵌式灶具底下的柜子、穿楼板眼等等具备相对密闭空间的地方,

      2、检查表前阀门之前的所有螺纹接口,证明这些地方不存在可燃气体浓度。

      3、检查被关闭的燃气部分。

      4、要特别注意壁橱等在测试时不要大开大合,因为假如这里局部空间有少量的可燃气体浓度存在,也会在我们不经意间人为造成有限空间可燃气体浓度被稀释,从而又被忽略造成隐患。



      北京市燃气集团第五分公司安运部

      薛 强(已退休)

                                                                                      本文来源 :博燃网
