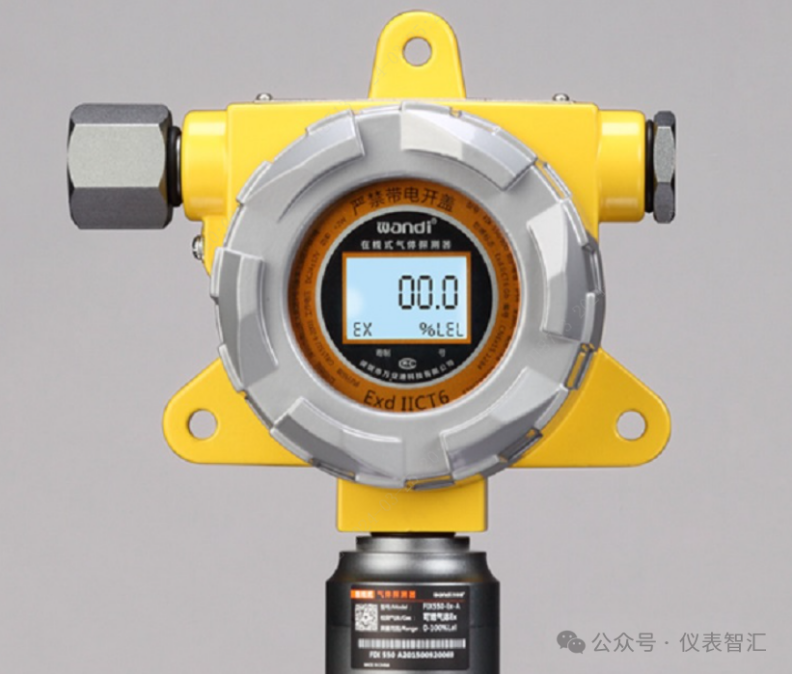

气体检测仪显示的LEL%、VOL%和PPM,是什么意思?三者是怎样换算的?

发布日期:2024-03-29 浏览次数:159


      LEL%(爆炸下限)

      LEL%(Lower Explosive Limit percentage)是指可燃气体在空气中浓度的最低百分比,此时气体与空气的混合物达到了爆炸下限。换言之,当气体浓度低于LEL%时,混合物太稀薄,无法维持燃烧;高于这个浓度,混合物太浓稠,氧气不足以支持燃烧。

      VOL%(气体体积百分比)

      VOL%(Volume Percentage)表示气体体积占总体积的百分比。这是一个用来描述气体混合比例的通用术语,可以用来描述任何成分在混合物中的体积比。

      ppm(气体体积百分比的百万分之一)

      ppm(parts per million)是指在一百万部分的混合物中,某种物质的部分数。这是一个表达浓度的单位,常用于描述气体或液体中微量成分的浓度。例如,1 ppm的二氧化碳意味着在一百万个体积单位的空气中,有一个体积单位是二氧化碳。

      1. VOL%(体积百分比)和PPM(百万分率)的换算

      2. 由于1%VOL相当于每100个体积单位中有1个体积单位的气体,而PPM是基于每百万个体积单位来计算的,因此1%VOL等于10000PPM。

        换算公式:PPM = VOL% × 10000

      3. VOL%和LEL%的换算

      4. LEL%是基于气体的爆炸下限值来计算的。例如,对于氢气,其LEL是4%VOL,意味着氢气在空气中的浓度达到4%时就会形成爆炸性混合物。因此,氢气的1%VOL相当于其LEL的25%(即4%LEL × 1%VOL / 4%VOL = 25%LEL)。

        对于其他气体,也需要知道其具体的LEL值才能进行换算。

        换算公式:LEL% = (VOL% / 气体的LEL值) × 100

      5. PPM和LEL%的换算

      6. 由于PPM和LEL%都是基于气体在空气中的浓度,但单位不同,因此需要先将LEL%换算成VOL%,再由VOL%换算成PPM。

        但是,由于LEL%是基于气体的爆炸下限值来计算的,因此不能直接将PPM除以LEL值来得到LEL%。相反,需要先将PPM除以气体的浓度(以VOL%表示),再乘以LEL值。

        对于甲烷,其LEL是5%VOL,因此20%LEL的甲烷实际上是1%VOL(即20%LEL × 5%VOL / 100% = 1%VOL),换算成PPM就是10000PPM(即1%VOL × 10000PPM/VOL%)。

        换算公式:PPM = (%LEL × LEL(vol%) × 100) / 气体的LEL值


      本文来源:仪表智汇
