什么是燃气自闭阀?如何安装、使用、自检?一分钟带你了解一下~抓紧学习,转发给身边的亲人

发布日期:2024-03-29 浏览次数:170

      很多小伙伴都听说了一个新名词
      自闭阀
      但是大家不知道它长什么样子
      也不知道它到底有什么用处
      让我们来揭开它的真面目
      它就是管道燃气自闭阀
      因为使用的不广泛
      很多人甚至都不认识
      今天,就和大家一起全方位地了解一下
      家中必备的“安全卫士”——自闭

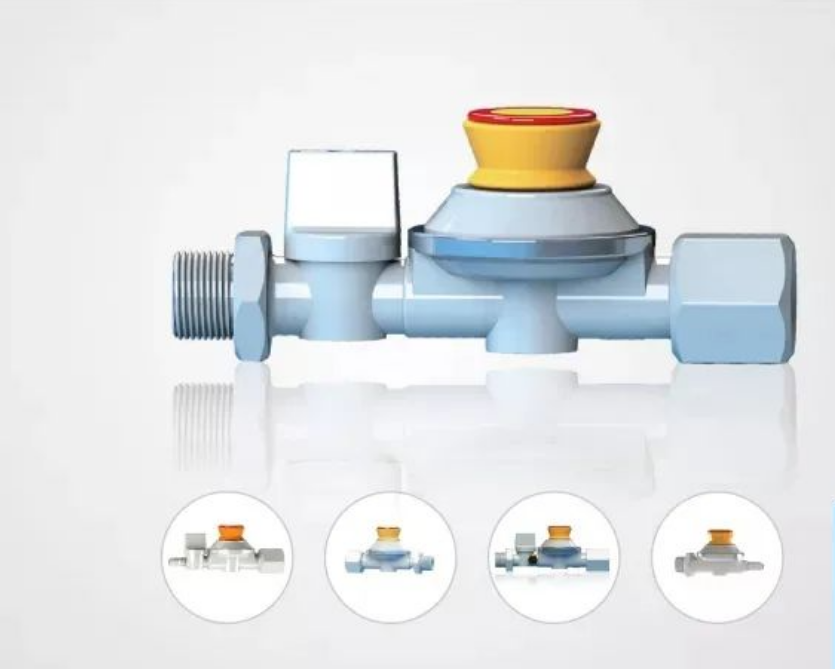

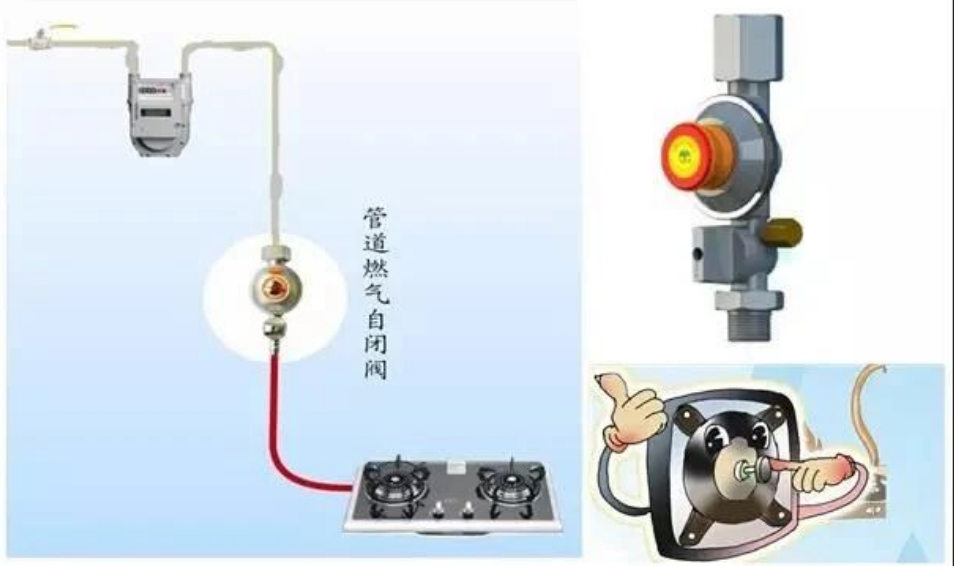

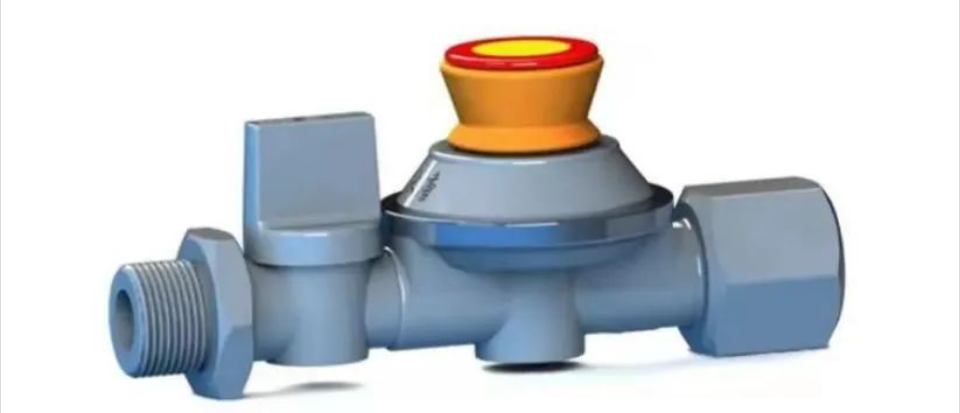

      那么什么是燃气自闭阀?自闭阀是干啥用的?为什么规定用户灶前管道上必须设置自闭阀呢?很多人都不明白,甚至都不认识自闭阀,这期我们就带您了解燃气自闭阀。其实它就是家里的燃气管道上,一个如下图这样的装置——自闭阀。
      自闭阀简介:
            管道燃气自闭阀,简称自闭阀,安装于低压燃气系统管道上,当管道供气压力出现欠压、超压时,不用电或其它外部动力,能自动关闭并须手动开启的装置。安装在燃气表后管道末端与胶管连接处的自闭阀应具备失压关闭功能。
        自闭阀原理:
            管道燃气自闭阀基本原理,是把永磁材料按照设计要求充磁制成永久记忆的多极永磁联动机构,对通过其间的燃气压力参数的变化进行识别,当超过安全设定值时自动关闭阀门,切断气源。

        自闭阀功能:

      ■ 过流自动关闭:当波纹管(软管)老化脱落时自动关闭
      ■ 停气自动关闭:停气或未通气时自闭阀自动关闭,并始终保持关闭状态,防止复供气燃气泄漏
      ■ 欠压自动关闭:用气高峰期、冰堵或管道内杂物堵塞时自动关闭,防止回火或灭火
      ■ 超压自动关闭:当压力超过安全线时自动关闭,防止管脱落

      燃气自闭阀的使用

      • 不需要用电,也没有更换电池的烦恼
      • 正常通气状态下,如遇自闭阀关闭,只需要提拉外环即可用气,非常简单
      燃气自闭阀 漏气“保护器”
      检查自闭阀是否正常:
      在正常用气状态下关闭表前阀,此时自闭阀自动关闭,火焰熄灭;再打开表前阀,点燃灶具,如果灶具不能点燃,表明自闭阀关闭良好,如果灶具还能点燃则说明自闭阀可能有问题。
      《城镇燃气工程项目规范》GB55009-2021已经颁布,并于2022年1月1日起实施,现行的《城镇燃气技术规范》(GB50494-2009)同时废止。

      6.1.9 家庭用户管道应设置当管道压力低于限定值或连接灶具管道的流量高于限定值时能够切断向灶具供气的安全装置;设置位置应根据安全装置的性能要求确定。

      -本规范为强制执行规范-
      -注意-
      请广大用户自行检查家中
      是否已经安装自闭阀
      如未安装请主动拨打燃气公司服务热线
      工作人员会上门安装哦~
        重要性:
           燃气自闭阀门相当于为燃气安装上了“保护器”,当燃气管道出现漏气、压力过低或过高、流量异常时,燃气自闭阀门不用电或任何外部动力,可以自动关闭,从而更好地保护人身财产安全。
          据了解,安装自闭阀可在10年时间内杜绝90%以上的重大事故,是目前最为长期可靠的设备。

      户内常见燃气泄漏原因





      1、燃气软管老化、破裂、鼠咬,软管管箍松动、意外脱落;
      2、停气检修、置换、冰堵,或第三方破坏;
      3、用户忘关灶具;
      4、灶具因风吹、汤溢意外熄火;
      5、调压失灵高压入户,设备(气表、软管)损坏。

       您 需 牢 记:

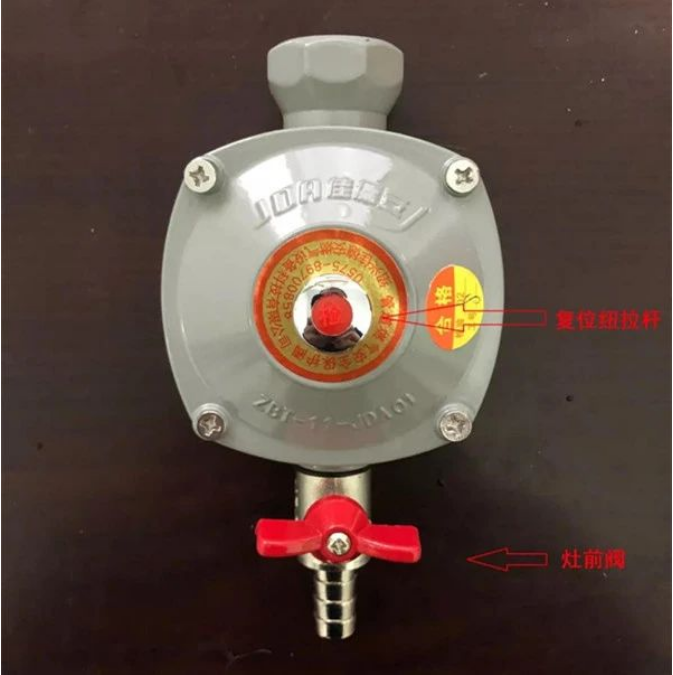

      在燃气管道上,能看到这样的一个装置——自闭阀。许多用户在每次使用完煤气后都习惯将自闭阀手动关闭,这是不对的,经常启闭容易使自闭阀失灵,引起漏气。每次做完饭后,应该先关闭灶前阀,然后关闭灶具阀门即可。

      用户可对自闭阀工作状态进行自检,检查方法为:在正常用气状态下关闭表前阀,此时自闭阀自动关闭,火焰熄灭;再打开表前阀,点燃灶具,如果灶具不能点燃,表明自闭阀关闭良好,如果灶具还能点燃则说明自闭阀可能有问题。

      使用燃气自闭阀常见问题

      问题一:灶具打不着火怎么办?

      灶具打不着火,自闭阀关闭,通常有两个原因:泄漏和停气,应当先检查有无泄漏,确保安全第一。
      方法是:
      (1)关闭灶具,拉起红色提钮到顶点(见图)。注意小阀门手柄应打开(横着为关,顺着为开)。
      (2)观察10秒(相当于软管长度1.5米,按GB16410《家用燃气灶具》规定的0.55L/h泄漏量,如果软管超过1.5米可适当延长观察5-10秒)。
      a、如红色提钮吸回(见图),说明灶具、软管或接头有泄漏、鼠咬、破损、连接松动等安全隐患,需重点检查或更换软管,更换后再按上述步骤自检。
      b、如红色提钮没有吸回(见图),说明软管、灶具不漏气,打不着火可能是灶具、燃气表的问题。

      问题二:如何用自闭阀检查灶具?

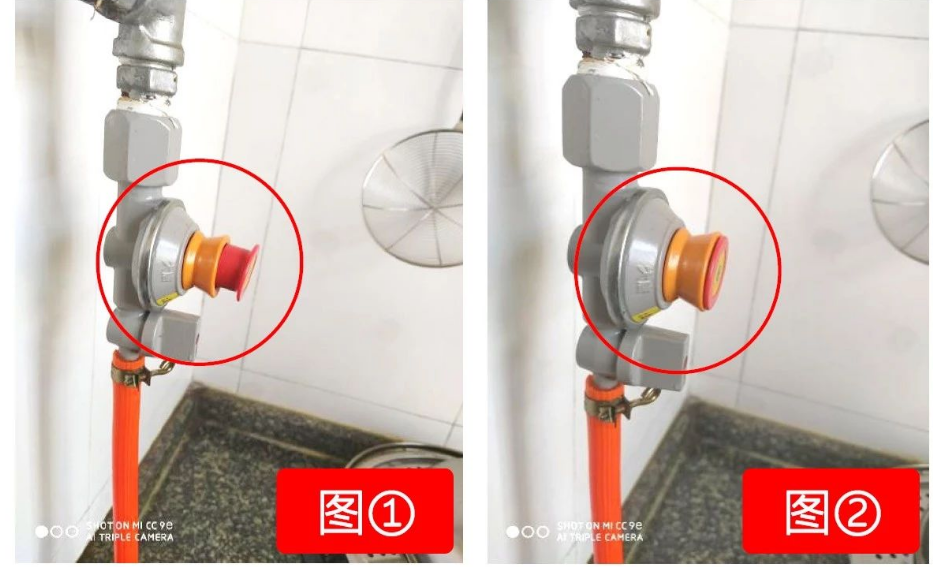

      (1)延续上述方法观察10秒提钮未吸回,点火,仍未吸回,说明灶具电池没电,换上电池即可;点火后吸回的(状态从图①变为图②),说明灶具气路、电路正常。

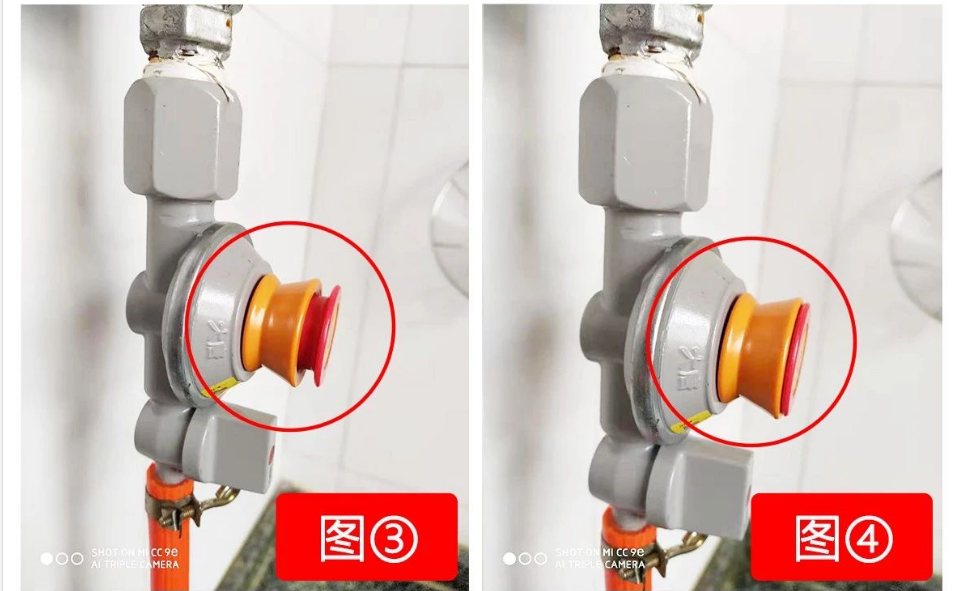

      (2)自闭阀是开启状态(见图③,红色提钮略高于黄色限位提钮),灶具打不着火,说明灶具电池没电了,需更换电池。

      问题三:如何用自闭阀判断燃气表欠费或电池欠电?

      从自闭阀统计数据来看,90%以上报修与燃气表有关。通常有以下可能:
      (1) 燃气表欠费;
      (2) 燃气表电池欠电。

      可通过自闭阀判断:
      a、自闭阀自动关闭后,打开自闭阀(提拉黄色限位提钮),如红色提钮没有回吸(见图),说明管道内有气,燃气表不欠费,电池也有电。
      b、如提钮吸回(见图),说明燃气表欠费或电池欠电。需插卡检查,购气或更换电池。

      问题四:还有什么问题与自闭阀关闭有关?

      自闭阀对供气输配系统具有自动检测作用,下列问题也可导致自闭阀关闭:
      (1) 停气;
      (2) 第三方挖断供气管道;
      (3) 安装报警器电磁阀(又叫紧急切断阀)的用户,电磁阀关闭;
      (4) 燃气表或表前阀有“自锁”功能的,用户外出关闭后无法自行打开用气。


      来源:天然气智库Puls
